Dans les réseaux d'entreprise modernes, le système de câblage structuré constitue la base essentielle de toute transmission de données. Contrairement aux composants visibles tels que les commutateurs et les serveurs, l'infrastructure de câblage est souvent dissimulée dans les murs, les plafonds et les planchers, et pourtant, elle est censée fonctionner parfaitement pendant 10 à 20 ans, voire plus.
À mesure que les applications évoluent de 1 Gigabit Ethernet à 10 Gigabit Ethernet et bientôt à 25G et 40G dans certains environnements, les exigences en matière de câblage à paires torsadées ont considérablement augmenté.
La simple terminaison et l'installation des câbles ne suffisent plus. Les normes internationales telles que ANSI/TIA-568.2-D, ISO/IEC 11801 et EN 50173 exigent que les installations soient vérifiées par des tests de certification sur le terrain. Ce processus confirme que le câblage est non seulement fonctionnel, mais aussi capable de prendre en charge les futures applications haut débit avec une marge de manœuvre.
Les testeurs de certification tels que le Fluke DSX-8000 fournissent un résultat de type réussite/échec, mais leur véritable intérêt réside dans la compréhension des paramètres de test détaillés rapportés. Ces paramètres, notamment l'atténuation, la diaphonie, la perte de réflexion et autres, renseignent sur le comportement électrique du câble. En apprenant à les interpréter, les installateurs et les maîtres d'ouvrage sont en mesure de vérifier la qualité de leur travail, de diagnostiquer les problèmes d'installation et de garantir aux clients la fiabilité à long terme de leur réseau.
Cet article explore les six paramètres les plus critiques mesurés lors des tests de certification Cat 6A, explique why l'ont matière, et conclut avec why choose DINTEK câblage haute qualité offre systématiquement des produits de qualité supérieure résultats.
Longueur du câble
Définition: La longueur électrique totale de la liaison de câblage telle que mesurée par le testeur à l'aide de la réflectométrie temporelle (TDR).
Importance: Les normes spécifient des longueurs maximales : 90 m pour la liaison permanente et 100 m pour le canal (cordons de raccordement inclus). Dépasser ces distances augmente l'atténuation et réduit la bande passante disponible pour une transmission sans erreur.
Une certification de longueur valide garantit la conformité aux règles de distance TIA/ISO. Des écarts importants entre les longueurs mesurées et installées peuvent indiquer la présence de câbles spiralés dissimulés dans les plafonds ou une mauvaise configuration du câblage. Les testeurs de certification mesurent généralement la longueur par paire ; des différences entre paires peuvent mettre en évidence des défauts de fabrication ou des dommages au câble.
Atténuation
Définition: La perte progressive de la puissance du signal à mesure qu'il se déplace le long du câble, exprimée en décibels (dB).
Pourquoi est-ce important: Une atténuation plus élevée signifie que l'équipement récepteur reçoit un signal plus faible, ce qui augmente le risque d'erreur. L'atténuation augmente avec la fréquence (débits de données plus élevés) et la longueur. Pour la catégorie 6A, les limites sont spécifiées jusqu'à 500 MHz, bande passante requise pour le fonctionnement 10GBASE-T.
De bons résultats ressemblent à : Valeurs d'atténuation largement inférieures aux limites TIA. De faibles marges d'atténuation sont essentielles dans les environnements à température ambiante élevée, car la résistance du cuivre (et donc la perte de signal) augmente avec la chaleur.
Une atténuation excessive est souvent causée par des longueurs de câble trop longues, une longueur de cordon de raccordement excessive ou une mauvaise qualité du conducteur.

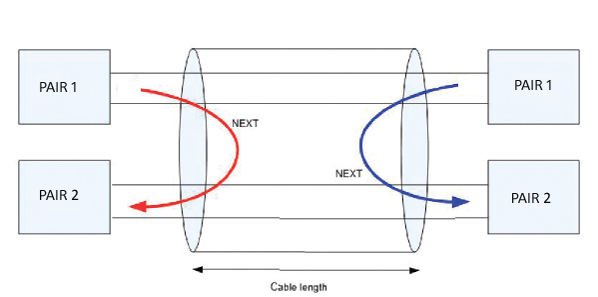

NEXT (diaphonie proche)
Définition: Interférence provoquée lorsque le signal d'une paire induit du bruit sur une paire adjacente, mesurée à l'extrémité de transmission.
Pourquoi est-ce important: La diaphonie est la source la plus fréquente d'erreurs de transmission dans les câbles à paires torsadées. Avec le 10GBASE-T utilisant les quatre paires simultanément en duplex intégral, même une faible diaphonie peut perturber la communication.
Interprétation: Le NEXT est exprimé en décibels. Des valeurs élevées sont optimales, car elles indiquent une meilleure isolation entre les paires. Les défaillances sont souvent liées à de mauvaises techniques de terminaison, par exemple un détorsadage excessif des paires, des raccordements imprécis ou des connecteurs de qualité inférieure.
En cas de pannes NEXT répétées, inspectez toujours les terminaisons du panneau de brassage et les connexions de sortie avant de remplacer le câble.

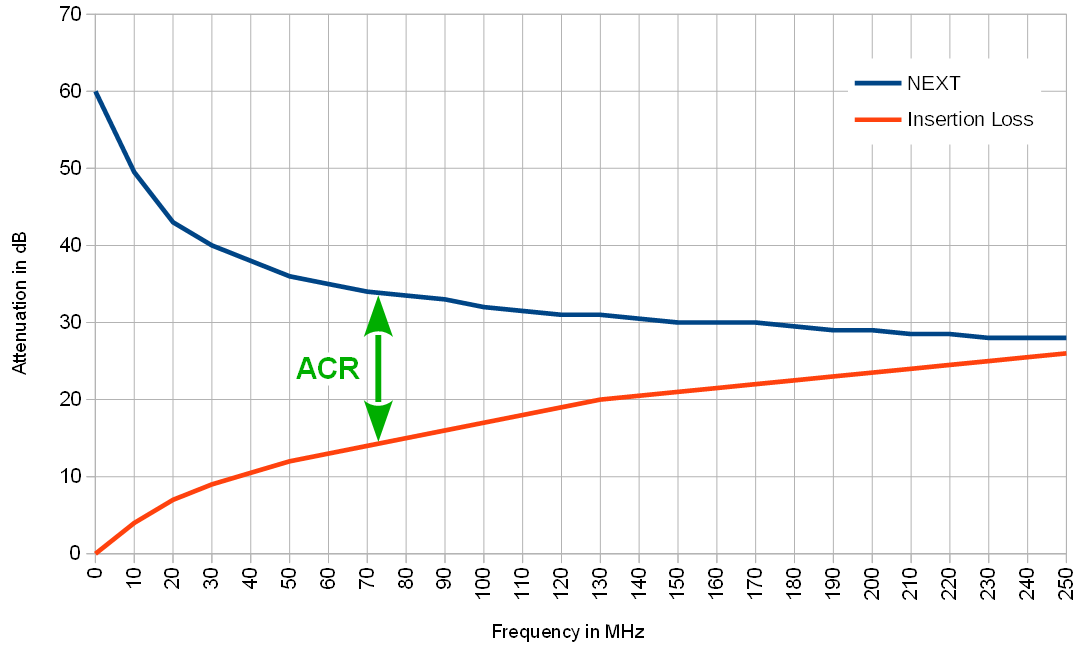

ACR-N (rapport atténuation/diaphonie, extrémité proche)
Définition: différence jusqu'à XNUMX fois PROCHAIN et atténuation. ACR-N = NEXT – Atténuation
Pourquoi est-ce important:
- ACR-N représente le rapport signal/bruit utilisable à l'extrémité proche.
- Même si NEXT est élevé, si l’atténuation est également élevée, la marge ACR-N résultante peut être faible.
- Les marges positives indiquent que le signal est plus fort que le bruit, garantissant une transmission fiable.
Les bons résultats ACR-N confirment à la fois une faible perte et une forte isolation des paires. Des résultats médiocres nécessitent un examen de la qualité du câble et de la qualité des terminaisons.

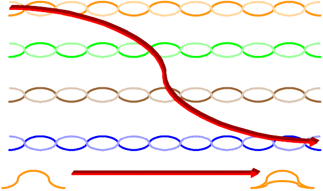

ACR-F (diaphonie distante, ELFEXT)
Définition: Diaphonie mesurée à l'extrémité du câble, ajustée en fonction de l'atténuation.
Pourquoi est-ce important:
- Garantit que le bruit induit par les émetteurs distants ne dégrade pas les performances longue distance.
- Particulièrement pertinent pour l'Ethernet 10 Gigabit, où les signaux traversent toute la bande passante simultanément.
- Comme ACR-N, une marge ACR-F positive indique que le signal souhaité est plus fort que le bruit indésirable.
- Les pannes peuvent être dues à un mauvais équilibre des paires ou à des interférences externes dans les faisceaux de câbles à haute densité.

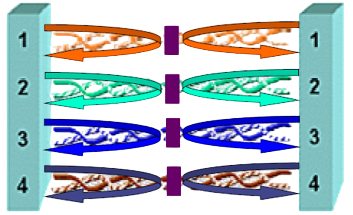

Perte de retour
Définition: Une mesure des réflexions causées par des différences d'impédance le long du câblage lien.
Pourquoi est-ce important:
- Toutes discontinuité, tel as a entortiller, pauvres connecteur, or inconsistant Conducteur géométrie, crée des réflexions.
- Les signaux réfléchis interfèrent avec la transmission vers l'avant, provoquant une perte de bits erreurs.
- La norme 10GBASE-T, qui utilise une annulation d'écho sophistiquée, est particulièrement sensible aux mauvais retours. .
Valeurs de perte de retour plus élevées sur toute la plage de fréquences.
Les pannes sont souvent dues à des connecteurs mal terminés, à des câbles endommagés ou à l'utilisation de cordons de raccordement incompatibles.
Rassemblement
Chaque paramètre est important en soi, mais leur véritable valeur vient de la façon dont ils interagissent :
- L'atténuation garantit que le signal reste suffisamment fort.
- NEXT et ACR-N garantissent une isolation paire à paire.
- L'ACR-F assure une stabilité longue distance.
- La perte de retour confirme l'uniformité du lien.
- La longueur garantit la conformité aux normes de conception.
Quand tous of ces sont dans les normes, le câblage Système is certifié à fiable soutenez applications jusqu'à 10 Gigabit Ethernet sur 100 mètres — la pierre angulaire des réseaux d'entreprise modernes.
Pourquoi les produits DINTEK offrent des résultats de certification fiables
Le choix du bon fabricant de câbles influence directement les résultats de la certification. DINTEK Electronic Limited conçoit ses solutions cuivre et fibre optique dans le strict respect des normes ANSI/TIA et ISO/IEC, et va plus loin en mettant en œuvre des contrôles qualité supplémentaires et des vérifications par des tiers.
Qualité de conducteur supérieure
Confiance en matière de certification
Options de blindage avancées
Équilibrage de précision des paires
Impédance constante
laTranquillité d'esprit:
Conclusion
Les tests de certification transforment le câblage, autrefois considéré comme un risque caché, en un atout éprouvé. En comprenant des paramètres tels que l'atténuation, le NEXT, l'ACR et la perte de retour, les installateurs peuvent interpréter bien plus qu'un simple résultat de réussite/échec : ils peuvent démontrer la qualité, diagnostiquer les problèmes et garantir une fiabilité à long terme.
Les solutions de câblage DINTEK, grâce à leur ingénierie supérieure et à leurs performances vérifiées par des tiers, simplifient la certification, la rendent plus prévisible et plus fiable. Pour les entrepreneurs, cela signifie moins d'appels.Pour les clients, cela signifie une base réseau conçue pour durer.
